² 氙燈試驗箱的主要結構類型有旋轉鼓型和平板型兩種 。

² 旋轉鼓型的氙燈試驗箱，它使用一個垂直安裝在設備中央的氙燈管作為光源，氙燈管周圍裝有一套光學過濾器，燈管采用水冷卻系統：試驗樣 品面向光源安裝在圍繞中心燈管旋轉的樣品架上 。

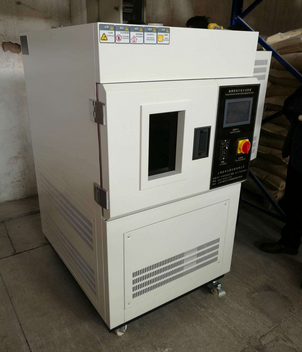

² 它在平板型的氙燈試驗箱，測試室的頂部安裝了一個或多個氣冷氙燈管，平 板型的光學過濾器被置于燈管下部同時在測試室 頂部和側部裝有反射系統以增強輻照度的均勻性 ；試驗樣品被靜態安置在燈管下方 的樣品盤上。
² 美國Atlas公司的產品主要是旋轉鼓型，Q—PANEL公司的產品多數屬平板型，這兩種類型 的氙燈試驗箱各有優點：旋轉鼓型系統結構較復雜，但樣品架圍繞中心氙燈旋轉，試驗樣品能獲得較均勻的輻照 ：平板型系統結構較簡單，但樣品盤是固定不動，不 同位置的試驗樣品受到輻照有差異 。
² 氙燈試驗箱一般由溫度 、相對濕度和輻照度控制系統構成，其中輻照度控制系統包括氙燈管 、光學過濾器和輻照度測控等組件，其關鍵技術至今還是制約我國氙燈試驗箱技術發展和品質提高的瓶頸。
